| 再び、ＵＳＢ接続の時計を作る |
時計を作るという発案の段階で反射的にＲＴＣを選択していたが、よく考えたらソフト処理だけで対処可能でした。
さすがに内蔵オシレータで時計は無理なので、水晶は付けます。

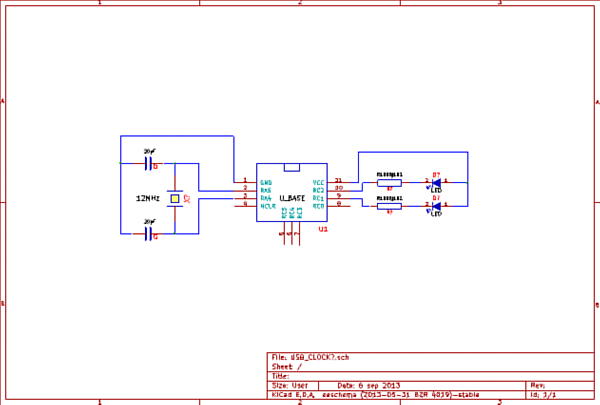

回路図 ↓ |
１２ＭＨｚの水晶とLEDを付けただけです。
ＬＥＤが２ヶ付いています、１ヶはテスト用で、使用しているのは１ヶだけです。
☆☆☆ ユニバーサル基板で組み付け ☆☆☆

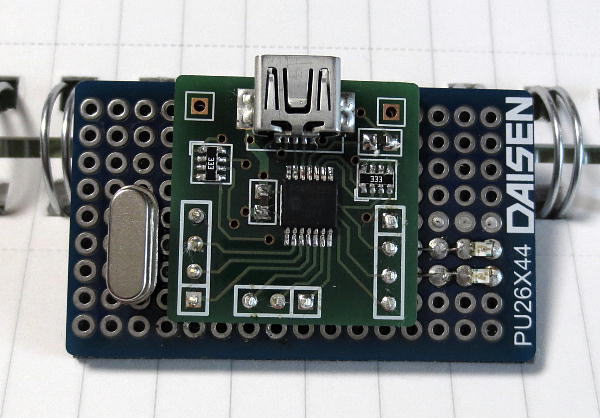

できあがり↓
チップＬＥＤにしてみました。
抵抗とコンデンサは基板下に実装。
スルーホール付きのユニバーサル基板を使用する場合は、モジュールの下面を絶縁してください。（ビアの所でがショートする危険があります。）
※ソフトウェア
ほぼ、前回のソフトの使い廻しです。
Ｉ２Ｃの部分を削除して、計時機能を追加します。
１２ＭＨｚの源発振クロックをＰＬＬで４倍し、PIC１６Ｆ１４５５を４８ＭＨzで動作させます。
４８MHｚでないと、USBが使えません。
この４８ＭＨzがタイマー２のクロック入力になります。
タイマー２は入力クロックを４分周するので、カウンタのクロックは１２ＭＨzとなります。
ＰＲ２＝１２4、プリスケーラ＝１／６４、ポストスケーラ＝１／１５と設定します。
クロックが１２ＭＨzなのでカウントアップの周期は
１２ＭＨz／（１２５ × ６４ × １５）
となり ちょうど１００Ｈzになります。
１００Ｈz周期でタイマ割り込みが発生するので、ソフトウェアで割り込みの発生回数をカウントします。 １００回割り込みが入ると、１秒が経過しています。
時と分のカウンタは、６０秒経過時に分の変数(min)をインクリメントし、６０分の経過時に時の変数(hour)をインクリメントします。
月や閏年の概念が無いので、簡単です。
出来上がり → USB_CLOCK_2.zip
ＰＩＣ１６Ｆ１４５５は内部に温度センサーを持っているので、温度補償を行い時計の精度を向上させることができます。（校正が面倒なので、やっていません。）
追記：2013/08/26
無調整の場合、どんど時刻がずれていくので、微調整ロジックを追加しました。
→ USB_CLOCK_2.zip
１００００.５秒に１回、時計の微調整を行います。
サブセカンドカウンタ（sub_sec）が１００００５０カウントしたタイミングで、サブセカンドカウンタにアジャスト値(adjust_value)を代入します。
アジャスト値は０〜９９の間で設定可能です。
アジャスト値を５１に設定した場合、１００００.５秒に付き１／１００秒時計は進みます。
１日は８６４００秒なので、１日あたり
（８６４００／１００００.５）× ０.０１ ≒ ０.０８６３９５６８秒時計が進みます。
アジャスト値を９９とした場合、４.２３３３８８秒時計は進みます。
アジャスト値を０とした場合、４.３１９７８４秒時計は遅れます。
Ｘｔａｌの発振精度が５０ｐｐｍの場合、１日に最大（８６４００ ×（５０ ／１００００００）） ≒ ４.３２秒 時計は進み（又は遅れ）ます。
発振周波数がアジャスト値の可変範囲でカバー出来ない場合は、微調整の入る間隔を狭めて調整してください。
|
|
|
